產品描述

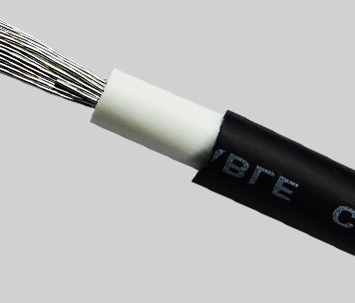

太陽能光伏電纜PV1-F-6mm2
太陽能光伏電纜PV1-F-6mm2是根據光伏發電設備所處的特殊環境條件設計的，主要適用于直流電壓端，發電設備的引出鏈接和組件間匯流連接，高電壓DC1.8kV的光伏發電設備系統。
型號規格：產品規格：1.5mm2 、2.5 mm2 、4 mm2 、6 mm2 、16 mm2 、25mm2 、35 mm2 、50mm2
一、應用范圍
太陽能光伏電纜PV1-F-6mm2廣泛應用于室內外太陽能裝置設備電氣安裝用線、太陽能光伏系統連接，可適用于晝夜溫差大的沙漠和有鹽霧潮濕的沿海以及高原輻射強的地區。
特性：低煙無鹵、優良的耐寒、耐紫外線、耐臭氧和耐氣候性。阻燃、耐切痕、耐穿透。
線纜保護級別Ⅱ級。
環境溫度：-40℃～+90℃；導體高溫度：120℃（允許5s內短路溫度200℃）；
額定電壓：AC0.6/1kV DC1.8kV
設計壽命：25年
二、太陽能光伏電纜PV1-F-6mm2結構
應用標準：2 Pfg 1169/08.2007
導體：IEC60228 5類絞合鍍錫銅線
絕緣：交聯低煙無鹵阻燃聚烯烴雙層絕緣 厚度﹥0.5mm，并符合客戶給定的限值。
護套：交聯低煙無鹵阻燃聚烯烴 厚度﹥0.5mm采用150℃無鹵阻燃光伏電纜輻照絕緣料（因?yàn)楦邷囟葹?20℃，須***高于它），是以無鹵無毒改性聚烯烴樹脂為主要原料，加入無鹵無毒阻燃劑、熱穩定劑、消煙劑、防霉劑等助劑，不含鹵素（歐洲特別強調）、重金屬、磷元素。且符合ROHS，浸水后絕緣電阻變化小。
下表為典型PV1-F清潔環保電纜結構：
型號 | 規格mm2 | 導體根數 | 導體直徑 | 成品外徑mm | ||
PV1-F | 1.5 | 30 | 0.25 | 5 | ～ | 5.5 |
PV1-F | 2.5 | 51 | 0.25 | 5.5 | ～ | 6 |
PV1-F | 4 | 56 | 0.3 | 6 | ～ | 6.5 |
PV1-F | 6 | 84 | 0.3 | 6.8 | ～ | 7.3 |
PV1-F | 10 | 80 | 0.4 | 8.5 | ～ | 9.2 |
PV1-F | 16 | 128 | 0.4 | 10.2 | ～ | 11.2 |
PV1-F | 25 | 199 | 0.4 | 11.9 | ～ | 12.9 |
PV1-F | 35 | 278 | 0.4 | 13.2 | ～ | 14.2 |
PV1-F | 50 | 396 | 0.4 | 15.5 | ～ | 16.5 |
PV1-F | 70 | 558 | 0.4 | 17.7 | ～ | 18.7 |
