PT100熱電阻補償導線測溫線AFPXR200
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
PT100熱電阻補償導線測溫線AFPXR200
一、鐵氟龍鍍銀屏蔽線PT100熱電阻補償導線測溫線線產品執行標準 企標
二、型號
型號 | 名稱 |
AFPXR200 |
熱電阻高溫屏蔽電線 |
三、鐵氟龍鍍銀屏蔽線PT100熱電阻補償導線測溫線使用特性
1、交流額定電壓：U0/U 300/300V
2、工作溫度：電纜導體長期工作溫度為260℃。
3、AFPXR-200-PT100熱電阻鍍銀高溫連接線導體：多股鍍銀銅絲。
4、彎曲半徑：電纜彎曲半徑不低于電纜外徑的6倍。
5、阻燃特性：符合GB19666-2005。
四、技術性能
項目 | 單位 | 技術指標 | |||
20℃時導體直流電阻≤ | Ω/KM | 截面 | 0.2 | 0.3 | 0.5 |
電阻 | 83.5 | 49.5 | 30.2 | ||
試驗電壓 | V | 1.5KV，5min不擊穿。 | |||
絕緣電阻 | MΩ | 500 | |||
AFPXR-200-PT100熱電阻鍍銀高溫連接線
五、結構尺寸
型號 | 規格 | 參考外徑 |
AFPXR200 | 1*2*0.2 | 1.2*2.8 |
AFPXR200 | 1*2*0.3 | 1.3*3.2 |
AFPXR200 | 1*2*0.5 | 1.6*3.8 |
AFPXR200 | 1*3*0.2 | 3.1 |
AFPXR200 | 1*3*0.3 | 3.4 |
AFPXR200 | 1*3*0.5 | 4.0 |

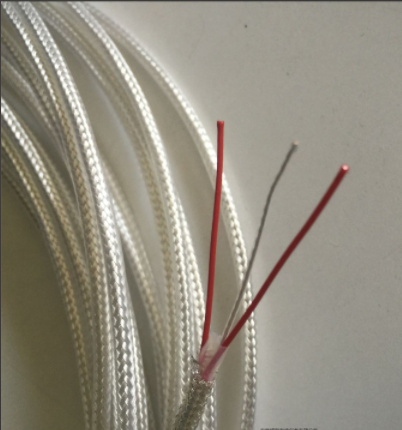

六、鐵氟龍鍍銀屏蔽線PT100熱電阻補償導線測溫線示意圖
七、注意事項
施工時嚴格防止電纜損傷，降低產品性能。
八、交貨要求
允許根據雙方協議長度交貨；長度誤差不超過±5%。
