產品描述

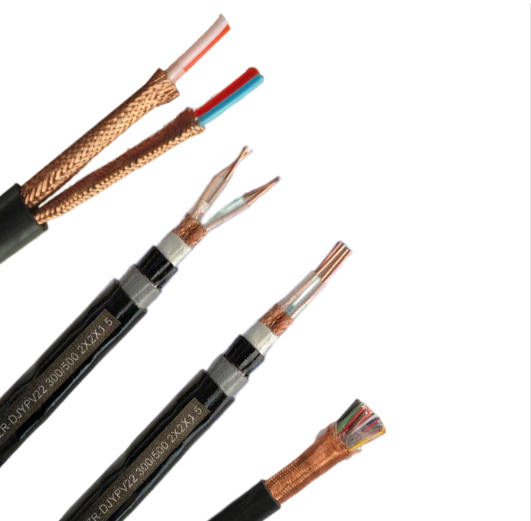

計算機儀表軟電纜
一、產品用途及特點
用于電子計算機系統電子計算機系統、監控回路、自動化控制系統的信號傳輸及檢測儀器、儀表連接用連接線。
二、 產品標準
JB/T 13486—2018
三、產品型號
型 號 | 名 稱 |
DJVV(R)P | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVV(R)P3 | 銅芯聚氯乙烯絕緣鋁/塑復合薄膜總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVV(R)P2 | 銅芯聚氯乙烯絕緣銅帶（銅/塑復合帶）總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYV(R)P | 銅芯聚乙烯/聚烯烴絕緣銅絲編織總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYV(R)P3 | 銅芯聚乙烯/聚烯烴絕緣鋁/塑復合薄膜總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYV(R)P2 | 銅芯聚乙烯/聚烯烴絕緣銅帶（銅/塑復合帶）總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJV(R)P | 銅芯交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJV(R)P3 | 銅芯交聯聚乙烯絕緣鋁/塑復合薄膜總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJV(R)P2 | 銅芯交聯聚乙烯絕緣銅帶（銅/塑復合帶）總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
WDZ-DJYY(R)P | 銅芯聚烯烴絕緣銅絲編織總屏蔽聚烯烴護套計算機與儀表屏蔽電纜 |
WDZ-DJYY(R)P3 | 銅芯聚烯烴絕緣鋁/塑復合薄膜總屏蔽聚烯烴護套計算機與儀表屏蔽電纜 |
WDZ-DJYY(R)P2 | 銅芯聚烯烴絕緣銅帶（銅/塑復合帶）總屏蔽聚烯烴護套計算機與儀表屏蔽電纜 |
DJVPV(R)P | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVP3V(R)P3 | 銅芯聚氯乙烯絕緣鋁/塑復合薄膜分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJVP2V(R)P2 | 銅芯聚氯乙烯絕緣銅帶（銅/塑復合帶）分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYPV(R)P | 銅芯聚乙烯/聚烯烴絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYP3V(R)P3 | 銅芯聚乙烯/聚烯烴絕緣鋁/塑復合薄膜分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYP2V(R)P2 | 銅芯聚乙烯/聚烯烴絕緣銅帶（銅/塑復合帶）分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJPV(R)P | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJP3V(R)P3 | 銅芯交聯聚乙烯絕緣鋁/塑復合薄膜分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
DJYJP2V(R)P2 | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套計算機與儀表屏蔽電纜 |
WDZ-DJYPY(R)P | 銅芯聚烯烴絕緣銅絲編織分屏蔽及總屏蔽聚烯烴護套計算機與儀表屏蔽電纜 |
WDZ-DJYP3Y(R)P3 | 銅芯聚烯烴絕緣鋁/塑復合薄膜分屏蔽及總屏蔽聚烯烴護套計算機與儀表屏蔽電纜 |
WDZ-DJYP2Y(R)P2 | 銅芯聚烯烴絕緣銅帶（銅/塑復合帶）分屏蔽及總屏蔽聚烯烴護套計算機與儀表屏蔽電纜 |
四、 使用特性
工作電壓：交流50Hz U0/U 300/500V。
電纜長期***高工作溫度：聚乙烯絕緣電纜 +70℃；
聚氯乙烯絕緣電纜 +70℃；
無鹵低煙聚烯烴絕緣電纜 +70℃；
交聯聚乙烯絕緣電纜 +90℃；
***低環境溫度：固定敷設 －40℃
非固定敷設 －15℃
電纜允許***小彎曲半徑：非鎧裝、編織鎧裝電纜不小于電纜外徑的8倍
銅帶屏蔽或鋼絲、鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍
產品參數
五、主要技術指標
| 絕緣材料 | 標稱截面 mm2 | 成纜元件結構（組） | |
| 對線組 | 三線組 | ||
| 聚乙烯絕緣、聚氯乙烯絕緣、交聯聚乙烯絕緣、無鹵低煙阻燃聚烯烴絕緣 | 0.5 0.75、1.0、1.5 、2.5 | 1～37 | 1~24 |
