高溫補償導線SC-HF4BP-1*2*0.75mm2
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

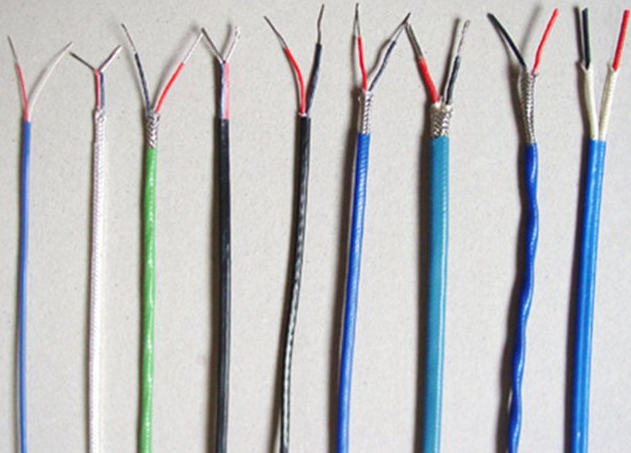

高溫補償導線SC-HF4BP-1*2*0.75mm2
高溫補償導線SC-HF4BP-1*2*0.75mm2用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
高溫屏蔽補償導線SC-HF4BP-1*2*0.75mm2：GB/T4989-1994
高溫補償導線SC-HF4BP-1*2*0.75mm2產品特性：
1、額定電壓：無要求
2、工作溫度：-40～+380℃
3、導 體：實芯或絞合合金絲
4、絕 緣：聚氯乙烯/聚四氟乙烯
5、護 套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏 蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏 色：紅/黃/蘭/白/黑/灰/棕等
耐火、耐溫型：-40℃~+250℃
耐火、耐高溫：-40℃~+380℃
普通型：-20℃~+100℃
型號、名稱、規格的表示方法：
耐高溫屏蔽補償導線HF4BP-1*2*0.75mm2適用分度號為：S，R，B，K，E，J，T和EA型熱電偶配用的補償導線，補償導線、補償電纜
屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
HF4B玻纖高溫補償導線特點/用途：
耐高溫屏蔽補償導線HF4BP-1*2*0.75mm2它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用高溫補償導線連接熱電偶與測量裝置，以補償他們與熱電偶連接處的溫度變化所產生的誤差。高溫補償導線分為延長型和補償型兩種。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
高溫補償導線型號、名稱及配用熱電偶：
型號 | 名稱 | 配用熱電偶 | 熱電偶分度號 | 產品用型號含義 |
SC或RC | 銅 - 銅鎳 0.6 補償型導線 | 鉑銠 10- 鉑熱電偶 | S或R | S- 表示熱電特性允差為精密級補償導線； P- 表示有屏蔽層的補償導線； G- 表示一般用補償導線； V- 聚氯乙烯材料（ PVC ）； H- 表示耐熱用補償導線； F- 聚四氟乙烯材料； R- 表示多股補償導線； B- 無堿玻璃絲材料 |
KCA | 鐵 - 銅鎳 22 補償型導線 | 鎳鉻 - 鎳硅熱電偶 | K | |
NC | 鐵 - 銅鎳 18 補償型導線 | 鎳鉻硅 - 鎳硅熱電偶 | N | |
EX | 鎳鉻 10- 銅鎳 45 延長型導線 | 鎳鉻 - 銅鎳熱電偶 | E | |
JX | 鐵 - 銅鎳 45 延長型導線 | 鐵 - 銅鎳熱電偶 | J | |
TX | 銅 - 銅鎳 45 延長型導線 | 銅 - 康銅熱電偶 | T |
高溫補償導線產品規格：
線芯型式 | 線芯標稱截面（mm2） | 線芯股數 | 合金絲單線直徑（ mm ） |
單股線芯 | 0.2 | 1 | 0.52 |
多股線芯 （軟線） | 0.2 | 7 | 0.20 |
高溫補償導線產品結構尺寸：
使用分類 | 線芯標稱截面 | 絕緣層標稱厚度 | 護套標稱厚度 | 補償導線Z大外徑 | |
單股線芯 | 多股軟線芯 | ||||
一般用 | 0.2 | 0.4 | 0.7 | 3.0 × 4.6 | 3.1 × 4.8 |
耐熱用 | 0.2 | 0.4 | 0.3 | 2.3 × 4.0 | 2.4 × 4.2 |
20℃時往復電阻值：
補償導線型號 | 線芯標稱截面（mm2） | ||||
0.2 | 0.5 | 1.0 | 1.5 | 2.5 | |
SC 或 RC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
1）型號*個字母與熱電偶的分度號相對應；
2）字母“X"表示延伸型補償導線
3）字母“C"表示補償型補償導線
4）字母“H"表示耐高溫
5）字母“R"表示多股
6）字母“P"表示屏蔽
7）字母“F"表示聚四氟乙烯材料
8）字母“B"表示玻璃纖維材料
9）字母“S"表示精密級補償導線
10）字母“G"表示一般用補償導線
溫度范圍：－40℃～+260℃～400℃可以定做耐溫0℃～1000℃的補償導線。
注：SC型補償導線可配用R型分度號熱電偶
